Changzhou Hidea Machinery Co., Ltd. — высокотехнологичное предприятие, специализирующееся на проектировании и производстве оборудования для литейного производства. Компания предлагает комплексные решения и является лидером в автоматизации процессов постобработки отливок. Более 30% продукции компании экспортируется за рубеж.

Компания была основана в мае 2007 года. Сегодня в ней работают 150 сотрудников, включая троих магистров и 45 специалистов с высшим образованием. Технические специалисты компании обладают более чем десятилетним опытом работы в сфере литейного оборудования. Они предоставляют независимые и комплексные решения, связанные с очисткой поверхности отливок, шлифовкой отливок, системами пылеудаления и автоматическими логистическими транспортными системами.

Компания Hidea занимает территорию площадью около 25 000 м². Помимо производственной площадки, у неё есть собственный исследовательский центр. Он включает в себя лабораторию площадью 700 м² и экспериментальную базу площадью 3000 м². В компании есть собственный проектный отдел. Инженеры-проектировщики имеют опыт работы более 15 лет. Благодаря этому компания может предложить нестандартные решения и гибко подходить к выполнению проектов.

Hidea стремится выслушать, понять и проанализировать различные требования каждого клиента, сочетая это со своим богатым опытом и ноу-хау в литейной промышленности. Компания предлагает наиболее подходящие, инновационные и экономичные индивидуальные решения, учитывая потребности клиента.

Hidea убеждена, что наилучшее решение можно найти только при тесном взаимодействии с клиентом и постоянном стремлении к совершенству. Компания не только помогает заказчику решить конкретную прикладную задачу, но и предлагает решения, которые могут повысить конкурентоспособность клиента во всей отрасли.

Основная линейка оборудования:

  • Серия OH Дробеметная машина с подвесным замкнутым конвейером;
  • Серия ZD Дробеметная машина с вибрационным конвейером;
  • Серия IND Дробеметная машина барабанного типа;
  • Серия BB Дробеметная машина с ленточным резиновым конвейером;
  • Серия HCT Дробеметная машина непрерывного действия с ленточным стальным пластинчатым конвейером;
  • Серия SWD Дробеметная машина с качающимся подом;
  • Серия HDT Дробеметная машина непрерывного действия с качающимся подом;
  • Серия HWM Дробеметная машина с сетчатым конвейером;
  • Серия DM Дробеметная машина с манипулятором;
  • Серия RCT Дробеметная машина с роликовым конвейером;
  • Серия DSH Дробеметная машина с двойным вращающимся подвесом;
  • Рукавный пылеуловитель.



Дробеметные машины с подвесным замкнутым конвейером

Дробеметные машины с подвесным замкнутым конвейером

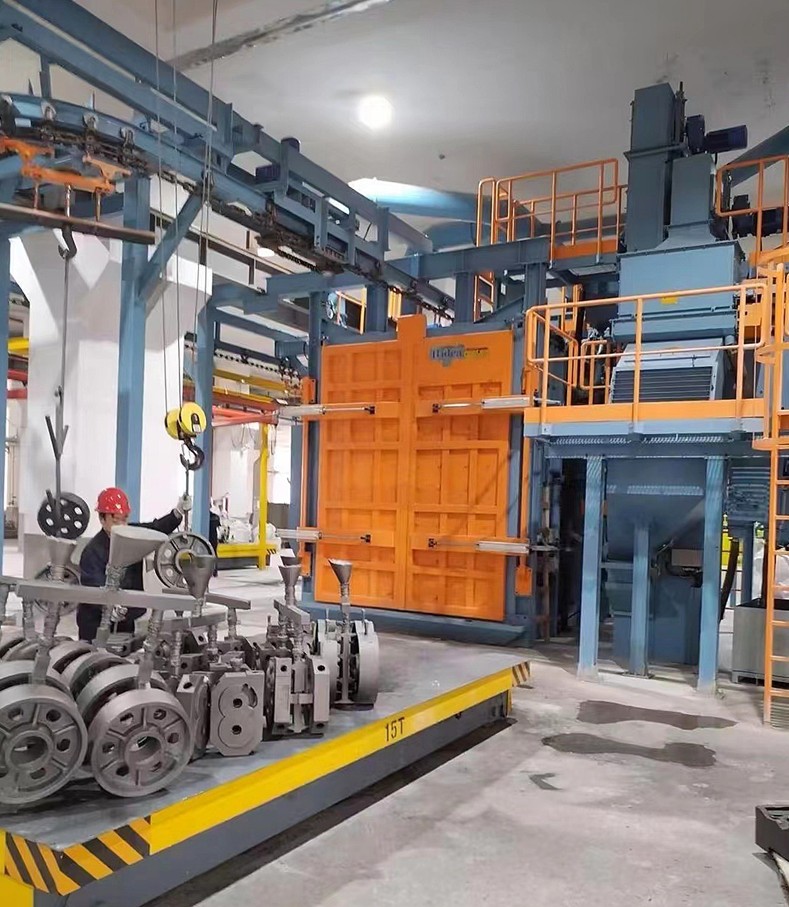

Дробеметная машина с подвесным замкнутым конвейером Hidea

Дробемётные машины с подвесным замкнутым конвейером предназначены для дробемётной очистки отливок, сварных деталей, поковок и т.д. Заготовки подвешивают индивидуально или кустами на вращающиеся крюки, которые прикреплены к тележкам на конвейерной линии. Конвейерные линии могут быть различной длины и с разным количеством тележек.

Дробеметная машина с подвесным контейнером HIDEA

В начале цикла куст проезжает в машину, двери закрываются, и начинается дробемётная очистка. Во время очистки заготовки вращаются под струями абразива, выбрасываемого турбинами, что позволяет добиться равномерной очистки всех поверхностей. В конце цикла дверь открывается, очищенный куст выходит из машины, в то время как на другой стороне в машину перемещается следующий крюк с кустом деталей. Заготовки в процессе очистки вращаются и колеблются, обеспечивая тем самым высокое качество очистки поверхностей.

Этот тип машин особенно полезны там, где требуется высокая производительность труда, так как машины имеют минимальное время простоев.



Дробеметные машины с подвесным крюком

Дробеметные машины с подвесным крюком HIDEA

Дробемётные машины с подвесным крюком предназначены для дробемётной очистки отливок, сварных деталей, поковок и т.д. Они особенно подходят для обработки ударочувствительных деталей, которые не должны ударяться друг об друга во время дробемётного процесса. Данные машины работают по принципу такта — устанавливается время дробемётного цикла.

Заготовки подвешивают индивидуально или кустами на вращающийся крюк, который прикреплен к тележке на конвейерной линии. Конвейерные линии могут быть различной длины и разной грузоподъёмности. Доставка деталей ко входу машины осуществляется с помощью транспортной тележки. Тележка может быть с электроприводом или же управляться вручную. Движение тележки в машину осуществляется автоматически. Во время очистки, заготовки на крюке вращаются под струями абразива, выбрасываемого турбинами, что позволяет добиться равномерной очистки всех поверхностей. После завершения цикла тележка с заготовками автоматически транспортируется из машины.



Дробеметные машины барабанного типа

Дробеметные машины барабанного типа

Технологии дробеметных машин барабанного типа

Дробемётные машины барабанного типа предназначены как для проведения дробеочистки серийно-выпускаемых деталей, так и небольших партий. В первую очередь эти машины используются для дробемётной очистки серого чугуна, высокопрочного чугуна, стальных, алюминиевых отливок, поковок, штампованных изделий от окалины, песка и других загрязнений. Дробемётные машины выпускаются в двух основных вариантах, а именно: с резиновым конвейером (R) и стальным конвейером (S). Дробемётные машины называют барабанными из-за особой формы конвейера, который формирует петлю в виде барабана, куда и загружаются заготовки для дробемётной очистки. Загрузка в машину осуществляется вручную, но для больших машин — автоматически. В процессе дробемётного очистки заготовки вращаются в петле, образованной лентой, под струёй стальной дроби, которую выбрасывает турбина. После завершения цикла пояс вращается в противоположную сторону, таким образом происходит выгрузка заготовок из машин.



Дробеметные машины с поворотным столом

Дробеметные машины с поворотным столом

Дробемётные машины с поворотным столом— это универсальные машины, которые могут быть использованы для дробемётной очистки широкого спектра заготовок, таких как сварные конструкции, литьё, поковки, и т.д. Тщательно продуманное положение турбин обеспечивает оптимальную эффективность и равномерную очистку поверхности всех видов деталей, независимо от их формы и размера.

Заготовки размещаются на поворотном столе по отдельности, или параллельно друг к другу так, чтобы струя абразива захватывала также их боковые стороны. В процессе дробемётной очистки стол в дробемётной камере вращается, что обеспечивает оптимальную очистку заготовок.



Дробеметные машины с сетчатым конвейером

Дробеметные машины с сетчатым конвейером

Дробемётные машины с сетчатым конвейером — это машины проходного типа, предназначенные для непрерывной дробемётной очистки тонкостенных и ударочувствительных деталей. Большое количество турбин обеспечивает эффективную и равномерную очистку деталей. Этот тип машин наиболее подходит для обработки геометрически сложных сварных конструкций, отливок и т. д.

На входе машины заготовки загружаются на специальную транспортную сетку, изготовленную из высококачественного износостойкого материала, по которой, проходя через туннель машины, они очищаются. На внешней стороне туннеля дробеметной машины расположены турбины под необходимым рассчитанным углом, что обеспечивает оптимальную очистку изделий со всех сторон. Затем заготовки проходят через специальную обдувочную камеру для удаления остатков абразива с поверхности заготовок перед выходом из машины.

Характеристики:

  • Дробеметные машины предназначены для непрерывной дробемётной очистки деталей, которые в процессе обработки не должны соприкасаться друг с другом.
  • Машины позволяют производить непрерывный процесс обработки, а так же регулировать поток стального абразива.
  • Дробемётная очистка осуществляется в автоматическом режиме, процесс обработки происходит именно в тот момент, когда заготовки находятся в машине.
  • Все машины оснащены продувочным вентилятором для удаления остатков абразива с поверхности заготовок.
  • Мы предлагаем на выбор машины с различными размерами рабочего пространства, а также с многочисленными опциями, в связи, с чем их можно приспособить под самые различные задачи Заказчика.



Дробеметные машины для обработки листового и профильного проката

Дробеметные машины для обработки листового и профильного проката

Дробеметные машины для обработки профильного и листового проката

Дробемётные машины предназначены для непрерывной дробемётной очистки листового металла, профилей, плит, а также сварных конструкций. Особое внимание в данных машинах уделено позиционированию турбин, которые обеспечивают оптимальную эффективность равномерной очистки поверхности очищаемых деталей.

Листы и профили загружаются на входной рольганговый конвейер, по которому обрабатываемые детали проходят через туннель машины. На внешней стороне дробемётной части туннеля установлены турбины, которые обеспечивают оптимальную очистку изделий с верхней и нижней сторон деталей. Затем заготовки проходят через камеру удаления остатков дробемётного песка с поверхности обрабатываемых деталей при помощи вентиляторов и вращающейся щетки.



Дробеметная машина проходного типа с подвесным конвейером

Дробеметная машина проходного типа с подвесным конвейером

Дробемётные машины предназначены для дробемётной очистки сварных конструкций, опор и профилей различных форм и размеров. Они особенно подходят для обработки заготовок большой длины. Эти машины могут работать как индивидуально, так и встраиваться в уже существующую транспортную систему. Также они могут быть интегрированы в состав покрасочных линий или сушильных камер.

Заготовки подвешивают на крюки,закреплённые на подвесном конвейере, который транспортирует их через туннель машины. По бокам дробемётного туннеля размещены турбины, которые обеспечивают оптимальное покрытие очищаемой поверхности несмотря на то, что заготовки во время процесса обработки не вращаются под струей абразива, подаваемого турбинами. Затем заготовки проходят через камеру обдува остатков абразива с открытых поверхностей и далее направляются к выходу из машины.



Дробеметная установка с манипулятором серии DM

Применение

Дробеметная установка с манипулятором DM предназначена для автоматической очистки блока двигателя, головки блока цилиндров, коробки передач и других трудно очищаемых отливок, может использоваться в линии с дробеметной установкой, одна для предварительной очистки, другая для детальной очистки, чтобы использовать лучшую эффективность оборудования и улучшить качество обработки, уменьшить время обработки, достичь автоматизма очистки отливки.

Режим работы

Дробеметная установка DM с манипулятором разделяется на одностанционную и двухстанционную, как только отливки поступают в загрузочную зону установки, установка начинает полный автоматизм дробеметной обработки. Для двойной станции, манипулятор выстрел зажать литье затем повернуть на 180 ° то литье достигает области взрыва, литье вращаться автоматически вдоль оси манипулятора выстрел центр, а также очистить отливки в соответствии с заданной программой. Затем поворот на 180°, очищенные отливки возвращаются в зону загрузки, начинается новый цикл очистки отливок.

Характеристика оборудования

  • Загрузка и разгрузка полностью автоматически контролируется.
  • Зажим не требует специальной настройки, может зажимать все виды размеров и форм отливок и очищать их.
  • Высокий уровень дизайна, экономия пространства.
  • В линии со всеми машинами, чтобы достичь полного автоматизма.
  • Лучшая энергия и дробь использования, уменьшить потери.
  • Робот программируемый дизайн для достижения детальной очистки на специальных местах.

Дробеметная установка с манипулятором серии DM



Дробеметная машина непрерывного действия серии HDT

Применение

Дробеметная установка непрерывного действия серии HDT широко используется для очистки, дескоринга и обеспыливания отливок, при этом оборудование может поддерживать высокий уровень производительности дробеметной обработки независимо от эффективности производства.

Режим работы

Высокоэффективные дробеметные турбины расположены на продольной оси прямо над потоком отливок, возможно проектирование различных количеств турбин в соответствии с требованиями заказчика. Благодаря обратимости вращения абразивного круга, облегчается перемещение отливок и уменьшается количество столкновений. Абразивный поток от продольной оси непосредственно над отливками может тщательно очистить всю поверхность, в то же время оснащен высокоэффективной системой отделения песка для обеспечения чистой интеграции поверхности.

Характеристика оборудования

  • Непрерывная абразивная очистка смешанных отливок, включая залитые стояки, без каких-либо ручных операций.
  • Расположение дробеметных турбин непосредственно над потоком отливок обеспечивает оптимальное использование энергии абразива.
  • Контролируемая пропускная способность отливок.
  • Отсутствие движущихся компонентов в зоне абразивной обработки, отсутствие заклинивания деталей, простота обслуживания.
  • С помощью подъемных устройств можно регулировать пропускную способность.
  • Простая интеграция производства с существующими производственными линиями.

Дробеметная машина непрерывного действия серии HDT



Дробеметная машина непрерывного действия с ленточным стальным пластинчатым конвейером серии HCT

Применение

Дробеметная установка серии HCT с проходной подачей широко используется, например, для удаления песка и стержней из отливок, удаления окалины с отливок и поковок, обработки смешанных и отдельных изделий, очистки хрупких отливок и кластеров. Она может поддерживать производительность дробеметной очистки на неизменно высоком уровне, независимо от любых колебаний темпов производства.

Режим работы

Вибрационный конвейер подает отливки к входному стволу установки абразивной очистки, который имеет небольшой наклон вниз по направлению потока заготовок и состоит из сплошных металлических фартуков. Когда ствол наклоняется, заготовка также постоянно кувыркается и течет вперед, абразивный поток от продольной оси прямо над отливками может тщательно очистить всю площадь поверхности, сила дробеструйной очистки может быть отрегулирована в соответствии с производственной мощностью заготовки.

Характеристика оборудования

  • Непрерывная дробеструйная очистка может быть легко интегрирована в существующие производственные линии, снизить эксплуатационные расходы.
  • Улучшение консистенции продукции.
  • Небольшие расстояния транспортировки.
  • Простота конструкции для плавного протекания процесса.
  • Минимизация занимаемой площади.
  • Минимальное или полное отсутствие необходимости в ручном перемещении неочищенных заготовок.

Дробеметная машина непрерывного действия с ленточным стальным пластинчатым конвейером серии HCT
