История компании Mingzhi Technology начинается с 1999 года, когда была основана компания по производству оборудования Suzhou-Laempe Foundry. Реорганизованная в 2003 году в Suzhou Mingzhi Technology Ltd., сегодня насчитывает более 700 сотрудников, работающих в двух подразделениях: Mingzhi Technology Equipment и Mingzhi Technology Castings.

Подразделение по производству оборудования Mingzhi Technology Equipment в настоящее время является мировым производителем высококачественного оборудования для стержневых участков. На заводе в Европе, мы проектируем, разрабатываем и производим решения для стержневых участков, которые включают в себя широкий спектр стержневых автоматов для различных процессов, оборудование для подготовки песка, газогенераторы, оборудование для перемещения стержней, решения для стержневых пакетов с использованием РСР технологии, стержневые ящики и оснастку. Мы разрабатываем комплексные предложения, создавая производство уникальных стержней для клиентов по всему миру.

Европейское производство Mingzhi Technology находится в Лейпциге, Германия.

Благодаря полному приобретению компании Disa Industrieanglagen GmbH в январе 2018 года у группы Norican, была основана Mingzhi Technology Leipzig GmbH в качестве нашей новой европейской производственной компании. Являясь частью Mingzhi Technology, компания продолжает выпускать высококачественное оборудование для стержневых участков и сотрудничать с технической группой Suzhou для разработки и производства инновационных стержневых машин и услуг для существующих и будущих глобальных клиентов. Дополнительные офисы продаж и маркетинга расположены недалеко от Венеции, Италия. Производство стержневых машин в Лейпциге, основанное компанией Disa Industrieanglagen GmbH ещё 1996 году, включает в себя группу из 30 сотрудников, с торгово-техническим офисом и смежным производственным объектом, расположенным к юго-западу от центра города. В настоящее время на этой производственной площадке производятся стержневые автоматы из нашей линейки, подходящих для всех стержневых процессов по холодной, горячей оснастке и неорганическим процессам, а также газогенераторы и оборудование для подготовки песка.

Компания Mingzhi Technology производит:

Стержневые автоматы

Инновационные стержневые автоматы серий A +, D и MP имеют широкий диапазон размеров, отвечающий требованиям заказчика к процессу.

Серия A+

Гибкая, точная, интеллектуальная

Серия представляет собой оригинальные машины для изготовления стержней серии A + от Mingzhi Technology с использованием новых технологий, ориентированных на безопасность, защиту окружающей среды, высокоэффективное производство и интеллектуальную эксплуатацию. Благодаря разработанной электрической системе управления Mingzhi MiCL вместе с оборудованием, включающим IPC, ПЛК и датчики, применяется интеллектуальный подход, задействующий все части стержневого аппарата: от перемещения песка в дозирующий бункер до производства и выдачи готового стержня. Серия A + была разработана, чтобы предложить потребителю большую точность изготовления, гибкое производство и высокую надежность.

Благодаря конструкции, требующей минимум технического обслуживания, стержневой автомат данной серии совместим с различными технологическими процессами, в том числе по холодной и горячей оснастке.

Основные характеристики серии A +:

  • Удобное использование для оператора;
  • Гибкая настройка в соответствии с требованиями производства по изготовлению стержней;
  • Использование стержневых ящиков с вертикальным и горизонтальным разъемом;
  • Возможность размещения от 2 до 6 стержневых ящиков;
  • Конструкция пескострельной головки без съемного рукава для подачи песка снижает требования к чистке и запасным частям;
  • Уникальные технологии плавающего закрытия и регулируемая подача песка обеспечивают лучшее качество стержня и снижают износ стержневого ящика;
  • Быстрая фиксация оснастки зажимом с гидравлическими цилиндрами;
  • Оригинальный песочный бункер с лазерным контролем уровня смеси;
  • Встроенный газогенератор. Высокоэффективная технология отверждения используется для повышения эффективности производства и экономии энергии;
  • Многоступенчатые технологии шумоподавления для снижения негативного воздействия на окружающих.



Стержневой автомат серия А+ Mingzhi

Стержневой автомат серии А+ Mingzhi

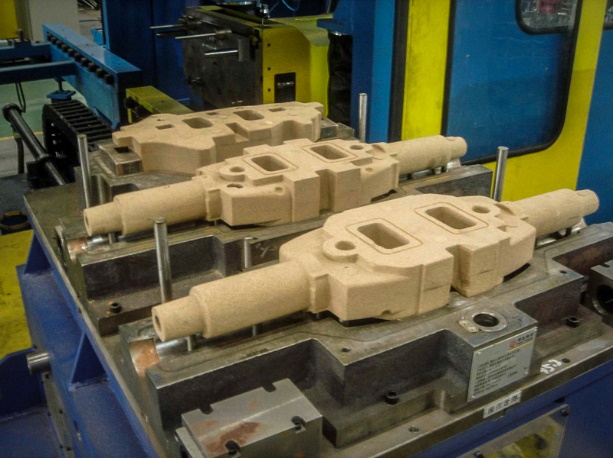

Детали стержневого автомата Mingzhi



Серия D

Эффективность, мощность, безопасность

Это эффективная и интеллектуальная линейка стержневого оборудования, разработанная компанией Mingzhi Technology в качестве последнего поколения оригинальных сверхмощных машин серии D. В данной серии применяется новая технология, ориентированная на безопасность, защиту окружающей среды, высокую эффективность и интеллектуальный режим производства. В первую очередь для высокоэффективного и автоматического изготовления стержней, удовлетворяющего самым высоким требованиям различных видов производства. Благодаря разработанной электрической системе управления Mingzhi MiCL вместе с оборудованием, включающим IPC, ПЛК и датчики, применяется интеллектуальный подход, задействующий все части стержневого аппарата: от перемещения песка в дозирующий бункер до производства и выдачи готового стержня. Серия D была разработана, чтобы предложить потребителю большую точность изготовления, гибкое производство и высокую надежность, ускоренную продувку. Стержневой автомат имеет прочную раму, жёсткую конструкцию и не требует особой подготовки фундамента.

Основные характеристики серии D:

  • Применяется для различных технологических процессов, включая холодную и горячую оснастку, а также при использовании неорганических связующих;
  • Высокое усилие закрытия стержневого ящика;
  • Подвижный бункер для смеси совмещен с конструкцией пескострельной головки и системой газоотведения, что повышает эффективность работы оборудования;
  • Устройство быстрой смены инструмента позади аппарата (опционально);
  • Устройство для чистки пескострельной головки (опционально);
  • Быстрая фиксация оснастки зажимом с гидравлическими цилиндрами;
  • Вертикальный и горизонтальный разъем;
  • Верхний и нижний выброс;
  • Уникальные технологии плавающего закрытия и регулируемая подача песка обеспечивают лучшее качество стержня и снижают износ стержневого ящика;
  • Оригинальный песочный бункер с лазерным контролем уровня смеси;
  • Конфигурация системы ПЛК удобна в эксплуатации и позволяет реализовать принципы интеллектуального управления изготовлением стержней;
  • Централизованная смазка;
  • Удобное использование для оператора;
  • Многоступенчатые технологии шумоподавления для снижения негативного воздействия на окружающих;
  • Низкие эксплуатационные расходы.





Mingzhi стержневая машина серии D
Стержневая машина Mingzhi серия D



Серия D, стержневая машина Mingzhi Technology
Стержневое оборудование Mingzhi серии D



Сверхмощная стержневая машина серии D от Mingzhi
Стержневой автомат серии D от Mingzhi





Серия MP

Многоцелевой стержневой автомат

Серия MP позволяет работать со стержневыми ящиками, имеющими несколько линий разъема. Стержневой автомат адаптируется к существующим стержневым ящикам и подходит для всех процессов изготовления стержней.

Основные характеристики серии MP:

  • Прочная конструкция, подходящая для применения непосредственно в условиях литейного пролёта;
  • Не требует специального фундамента.



Многоцелевой стержневой автомат Mingzhi

Серия MP Mingzhi стержневой автомат



Специальные машины

В дополнение к стандартной серии стержневых машин, Mingzhi Technology предоставляет ряд специализированных стержневых машин для индивидуальных потребностей заказчика. Mingzhi Technology представляет специальное оборудование, не входящее в серийную линейку, которое мы может быть предложено для различных процессов, в том числе: по холодной оснастке (Колд-бокс-амин, продувка S02 и C02), горячей оснастке, оболочковой технологии и технологии с неорганическими связующими.

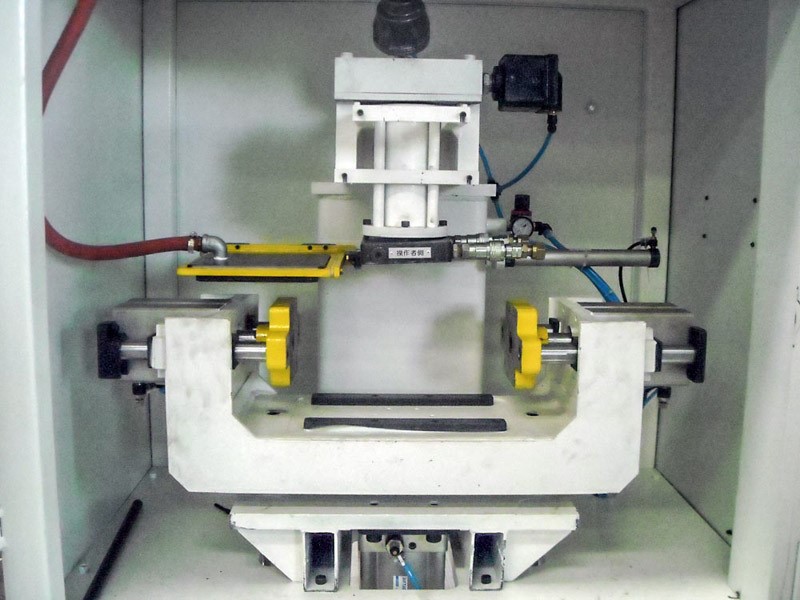

Лабораторная модель

Обеспечение прочности и надежности. Лабораторные испытательные устройства производят испытания образцов стержней на прочность, разрыв и изгиб.

Некоторые дополнительные характеристики лабораторного оборудования Mingzhi:

  • Для процессов по холодной оснастке (Колд-бокс-амин, продувка S02 и C02), горячей оснастке и технологии с неорганическими связующими;
  • Образцы производятся автоматически;
  • Максимальный надув от 1 до 7 литров;
  • Вертикальный разъем стержневого ящика;
  • Удобное использование для оператора;
  • Низкие эксплуатационные расходы;
  • Прочная конструкция, подходящая для применения непосредственно в условиях литейного пролёта;
  • Не требует специального фундамента.

Лабораторная модель Mingzhi



Серия EP

Стержневой автомат серии ЕР предназначен для стержней малого и среднего размера. Можно использовать стержневые ящики, имеющие несколько линий разъема. Стержневой автомат адаптируется к имеющимся стержневым ящикам.

Основные характеристики серии EP:

  • Применяется для различных технологических процессов, включая холодную и горячую оснастку, а также при использовании неорганических связующих;
  • Конструкция пескострельной головки без съемного рукава для подачи песка снижает требования к чистке и запасным частям;
  • Устройство для чистки пескострельной плиты (опционально);
  • Быстрая фиксация оснастки зажимом с гидравлическими цилиндрами;
  • Вертикальная и горизонтальная линия разъема стержневого ящика;
  • Оригинальный песочный бункер с лазерным контролем уровня смеси;
  • Конфигурация системы ПЛК удобна в эксплуатации и позволяет реализовать принципы интеллектуального управления изготовлением стержней;
  • Централизованная смазка;
  • Удобное использование для оператора;
  • Низкие эксплуатационные расходы;
  • Прочная конструкция, подходящая для применения непосредственно в условиях литейного пролёта;
  • Не требует специального фундамента.



Серия ER Minghzi
Серия EP специальной стержневой машины Mingzhi

Серия RP

Многопозиционная стержневая машина для высокой производительности.

Основные характеристики серии MRD:

  • Верхняя часть машины состоит из поворотного механизма для разных устройств надува песка;
  • Последовательное движение от зажимных устройств с измерительной системой и системой инновационного управления;
  • Автоматическая система зажима стержневых ящиков;
  • Станция очистки пескострельной головки;
  • Низкие эксплуатационные расходы;
  • Прочная конструкция, подходящая для применения непосредственно в условиях литейного пролёта;
  • Не требует специального фундамента.

Серия MRD: Стержневой автомат по горячей оснастке

Стержневой автомат серии MRD предназначен для стержневых ящиков с вертикальным и горизонтальным разъемом. Нагрев стержневого ящика может осуществляться с помощью электрических нагревательных элементов или газовых горелок.

Основные характеристики серии MRD:

  • Только для процесса по горячей оснастке;
  • Бункер с песком, накопитель и пескострельная плита охлаждаемые водой;
  • Верхняя система надува;
  • Быстрая фиксация оснастки зажимом с гидравлическими цилиндрами;
  • Вертикальный и горизонтальный разъем стержневого ящика;
  • Оригинальный песочный бункер с лазерным контролем уровня смеси;
  • Централизованная смазка;
  • Удобное использование для оператора;
  • Низкие эксплуатационные расходы;
  • Прочная конструкция, подходящая для применения непосредственно в условиях литейного пролёта;
  • Не требует специального фундамента.

Стержневой автомат по горячей оснастке серии MRD от Mingzhi Technology

Серия MRZ: Стержневая машина для оболочкового процесса

Стержневой автомат серии MRZ предназначен для одновременного использования одного или двух стержневых ящиков. Нагрев стержневого ящика может осуществляться с помощью электрических нагревательных элементов или газовых горелок.

Основные характеристики модели MRZ:

  • Только для оболочкового процесса;
  • Бункер с песком, накопитель песка и пескострельная плита охлаждаемые водой;
  • Фиксированная система надува сверху вниз;
  • Система переворота для изготовления пустотелых стержней;
  • Автоматический наклон стержневого ящика (90°) для выталкивания стержней на ленту;
  • Быстрая фиксация оснастки с гидравлическими зажимными цилиндрами;
  • Вертикальный разъем стержневого ящика;
  • Оригинальный песочный бункер с лазерным контролем уровня смеси;
  • Централизованная смазка;
  • Удобное использование для оператора;
  • Низкие эксплуатационные расходы;
  • Прочная конструкция, подходящая для применения непосредственно в условиях литейного пролёта;
  • Не требует специального фундамента.

Стержневая машина для оболочкового процесса серии MRZ производства Mingzhi

Газогенераторы

Наши газогенераторные установки LGD для Колд-бокс-амин-процесса имеют возможность высокоточного дозирования, обеспечивают сниженный расход катализатора и стабильность работы. Для удовлетворения Ваших производственных потребностей мы предлагаем установки либо в виде автономных устройств со встроенным ПЛК системами, либо в виде устройств, полностью интегрированных в основную стержневую машину.

Наши газогенераторы спроектированы и изготовлены в соответствии с нормами ATEX и стандартами безопасности CE.

Mingzhi также предлагает комплектные газогенераторы и воздухонагреватели для таких процессов, как SO2 и CO2.

Газогенераторы Minghzi

Детали газогенератора Minghzi



Системы подготовки песка

Смесители

Смесители производства Mingzhi Technology могут быть как периодического действия, так и высокоскоростными. В зависимости от требований к производству стержней, смесители могут обслуживать одну или несколько стержневых машин.

Смеситель периодического действия

Смеситель MSC периодического действия доступен в виде отдельного устройства или может быть установлен на специальной тележке для питания нескольких стержневых машин. Круглая стенка и дно смесителя периодического действия покрыты износостойким материалом, который можно легко заменить. Съёмные лопатки смесителя из твердой стали и подвергаются специальной обработке, вращение осуществляется с помощью мотор-редуктора. Заслонка выдачи смеси открывается и закрывается с помощью пневматического цилиндра. Смеситель периодического действия имеет поступательное движение, приводимый в движение мотор-редуктором, который включает в себя частотное устройство для регулировки скорости.

Системы подготовки песка Mingzhi

Установленные системы подготовки песка Mingzhi



Высокоскоростной смеситель

Высокоскоростной смеситель MSA является автономным устройством, подходящим для питания одной машины. Благодаря добавлению ленты или тележки также возможно питание машины с несколькими стержневыми ящиками. Быстрое время цикла позволяет смешивать небольшие количества песка и связующих. Круглые стенки покрыты износостойким материалом, который можно легко заменить. Съёмные лопатки смесителя из твердой стали подвергаются специальной обработке, вращение осуществляется горизонтально с помощью мотор-редуктора. Заслонка выдачи смеси открывается и закрывается с помощью пневматического цилиндра.

Высокоскоростной смеситель Mingzhi

Высокоскоростной смеситель Mingzhi

Детали высокоскоростного смесителя Mingzhi



Дозирование связующих

Устройство, дозирующее смолу по объёму, гарантирует точность и стабильность подачи. Уровни объема измеряются с помощью датчика ёмкости, расположенного вдоль калиброванной дозирующей трубки. Централизованная система подачи связующего позволяет клиентам иметь специальное помещение для хранения коммерческих емкостей для связующего. Эта система подает связующее в бак с подогревом, расположенный рядом со смесителем.

Дозирование связующих

Дозирование связующих



Нагреватель песка

Нагреватель песка, известный как система нагрева с псевдоожиженным слоем, используется для нагрева и обеспыливания песка. Нагреватель устанавливается между системой взвешивания и смесителем. Песок при входной температуре 5°С можно нагревать до постоянной температуры 20÷25°С. Производительность составляет от 1,5 до 5,0 тн/ч.

Нагреватель песка Mingzhi

Нагреватель песка



Оснастка

Подразделение проектирования и изготовления оснастки Mingzhi Technology специализируется на проектировании и производстве постоянных форм, полупостоянных форм, приспособлений и стержневых ящиков для различных процессов, таких как по холодной и горячей оснастке, неорганическое и оболочковое формование.

Мы используем только новейшие технологии в обработке на станках с ЧПУ и EDM, и предоставляем следующие услуги:

Инжиниринг и симуляция

  • Работа с программным обеспечением CAD / CAM (Pro / E Wildfire 3.0, AutoCAD Inventor);
  • 3D математическое моделирование;
  • Разработка формы;
  • CAM программные расчеты;

Производство и тестирование

  • CAM / CNC обрабатывающие центры с CEMATRON E7;
  • Инструментальные измерения;
  • Zeiss CMM габаритный и проверочный отчет;
  • Подтверждение EDM;

Пробное производство

  • Тестирование стержневого ящика;
  • Серийное производство стержней.
